Stworzyliśmy płytki elektroniczne filtrów przepięciowych niezbędnych do zabezpieczenia bloków tyrystorowych oraz płytki elektroniczne transformatorów impulsowych wykorzystywane do sterowania bloków tyrystorowych. Układy te są wysoce skuteczne i bardzo wytrzymałe.
Filtry przepięciowe stanowią konieczne zabezpieczenie bloków tyrystorowych. Bez zastosowania filtru RC, tyrystor z pewnością uległby uszkodzeniu w krótkim czasie. Z tego powodu stosowanie filtrów zabezpieczających jest koniecznością w każdym przypadku. Ponadto, filtry RC zabezpieczają przed samowłączeniem tyrystora, które może nastąpić w przypadku dużej stromości narastania napięcia.
Opracowany przez nas filtr przepięciowy stanowi wynik kilkudziesięcioletniego doświadczenia w branży zgrzewalniczej. Nasz filtr to niezawodne zabezpieczenie bloków tyrystorowych. Płytkę montuje się bezpośrednio na radiatorze z użyciem plastikowych tulejek dystansowych, tuż przy bloku tyrystorowym.

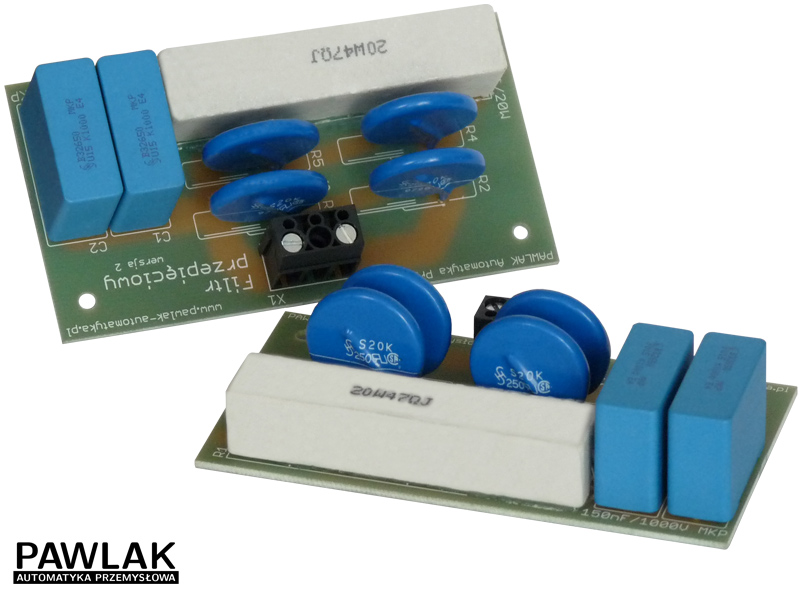

Filtr przepięciowy (filtr RC) do bloków tyrystorowych
Konstrukcja płytki elektronicznej jest bardzo wytrzymała, dlatego układ może pracować bezawaryjnie nawet zamontowany w obudowie przymocowanej bezpośrednio do ramy zgrzewarki, gdzie występują wibracje. W ciągu wielu lat pracy i licznych wdrożeń w Polsce i na świecie, żaden z naszych filtrów przepięciowych nigdy nie uległ awarii. Dzieje się tak dzięki przemyślanej konstrukcji. Przykładowo, zastosowaliśmy szerokie ścieżki na płytce drukowanej, co przekłada się na zwiększenie wytrzymałości mechanicznej – zbyt wąskie ścieżki (spotykane w wielu filtrach oferowany przez konkurencję) z czasem pękałyby pod wpływem wibracji elementów elektronicznych. Aby dodatkowo zwiększyć wytrzymałość naszego filtru, wyprowadzenia elementów elektronicznych nie są skracane i są zaginane, dzięki czemu uzyskano jeszcze większą odporność mechaniczną układu. Zastosowaliśmy także duże pola lutownicze, co sprawia, że spoina jest bardzo trwała, a elementy elektroniczne mają bardzo dobry kontakt z płytką i są do niej trwale przymocowane. Do tego wszystkiego, relatywnie ciężki rezystor jest przyklejany do płytki elektronicznej specjalnym klejem, aby zapewnić jeszcze większą wytrzymałość mechaniczną. W naszych filtrach przepięciowych stosujemy układ podwójny specjalnych kondensatorów bezindukcyjnych. Dzięki takiemu rozwiązaniu, stworzony przez nas układ lepiej odfiltrowuje przepięcia niż wiele filtrów dostępnych na rynku. W odróżnieniu od znacznej części rozwiązań oferowanych przez konkurencję, w naszym układzie zastosowaliśmy warystory, które powodują jeszcze lepszą pracę filtru. Te wszystkie zabiegi przekładają się na wysoką skuteczność oraz bezawaryjność układu. Na poniższej fotografii zaprezentowaliśmy spód jeszcze nie zlutowanej płytki elektronicznej filtru naszej produkcji – mogą Państwo zobaczyć szerokie ścieżki (dodatkowo zabezpieczone soldermaską), duże pola lutownicze, długie i zagięte wyprowadzenia elementów elektronicznych.

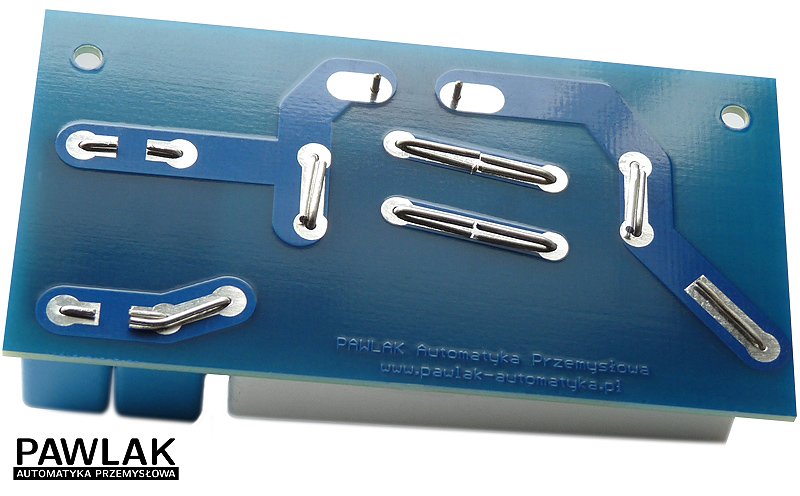

Filtr przepięciowy (filtr RC) do bloków tyrystorowych – widok od spodu jeszcze nie zlutowanej płytki (szerokie ścieżki, duże pola lutownicze, długie i zagięte wyprowadzenia elementów elektronicznych przekładają się na dużą wytrzymałość mechaniczną i długą żywotność układu)
W trakcie lutowania płytek filtrów przepięciowych, nie oszczędzamy na ilości użytej cyny. Dzięki temu nasze układy są bardzo wytrzymałe mechanicznie i mogą pracować bezawaryjnie także w środowisku, gdzie występują wibracje.
Filtr przepięciowy (filtr RC) do bloków tyrystorowych – widok od spodu po zlutowaniu płytki (duża ilość cyny zwiększa wytrzymałość mechaniczną filtru)
Płytki z transformatorami impulsowymi służą do podawania impulsów zapłonowych na bramki tyrystorów w bloku tyrystorowym. Układy te występują w dwóch wersjach – oferującej podstawową funkcjonalność oraz oferującej rozszerzoną funkcjonalność (możliwość detekcji uszkodzenia oraz przegrzania tyrystora). Na płytce elektronicznej z transformatorami impulsowymi znajduje się kontrolka, która pozwala w łatwy sposób sprawdzić, czy układ aktualnie pracuje, a nawet ocenić moc zgrzewania po jasności świecenia. Transformatory impulsowe są przykręcone do płytki elektronicznej śrubami, co zapewnia dużą wytrzymałość mechaniczną konstrukcji. Nasz układ to niezawodne rozwiązanie do sterowania tyrystorami. Płytkę montuje się bezpośrednio na radiatorze z użyciem plastikowych tulejek dystansowych, tuż przy bloku tyrystorowym.
Płytka transformatorów impulsowych służących do sterowania tyrystorami bloku tyrystorowego

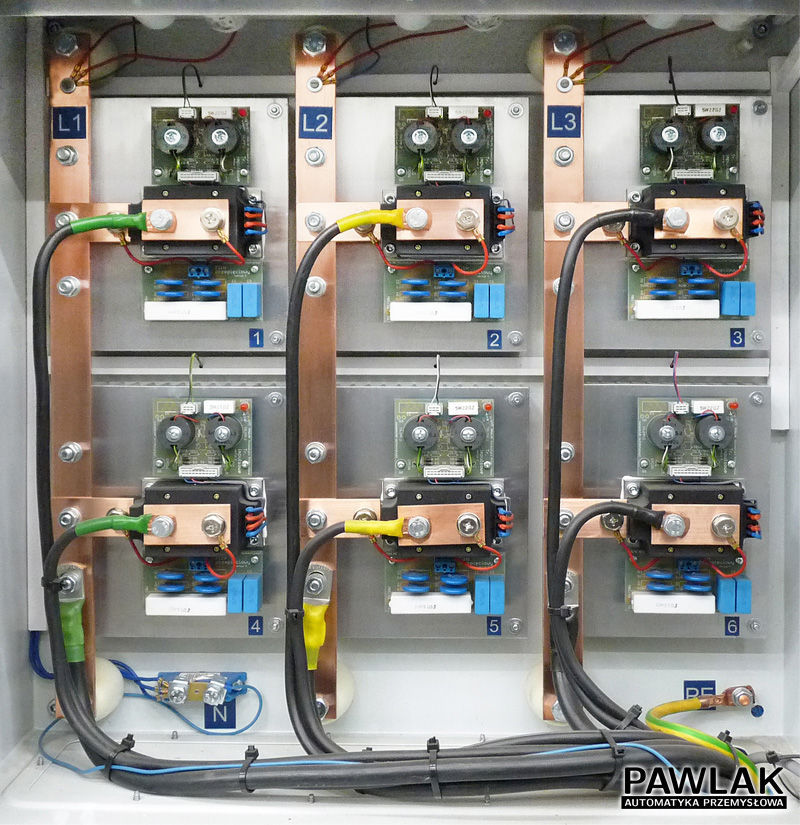

Poniżej prezentujemy fotografię przedstawiającą obwód siłowy regulatora prądu zgrzewania w zgrzewarce wielopunktowej przeznaczonej do produkcji stalowych siatek (paneli ogrodzeniowych, siatek zbrojeniowych itp.). Układ składa się z sześciu modułów tyrystorowych. Przy każdym bloku tyrystorowym zamontowany jest filtr przepięciowy oraz płytka z transformatorami impulsowymi.
Obwód siłowy regulatora prądu zgrzewania do zgrzewarki wielopunktowej
Instalacja płytek filtrów przepięciowych oraz transformatorów impulsowych jest bardzo prosta. Płytki montuje się bezpośrednio na radiatorze z użyciem plastikowych tulejek dystansowych, tuż przy bloku tyrystorowym.

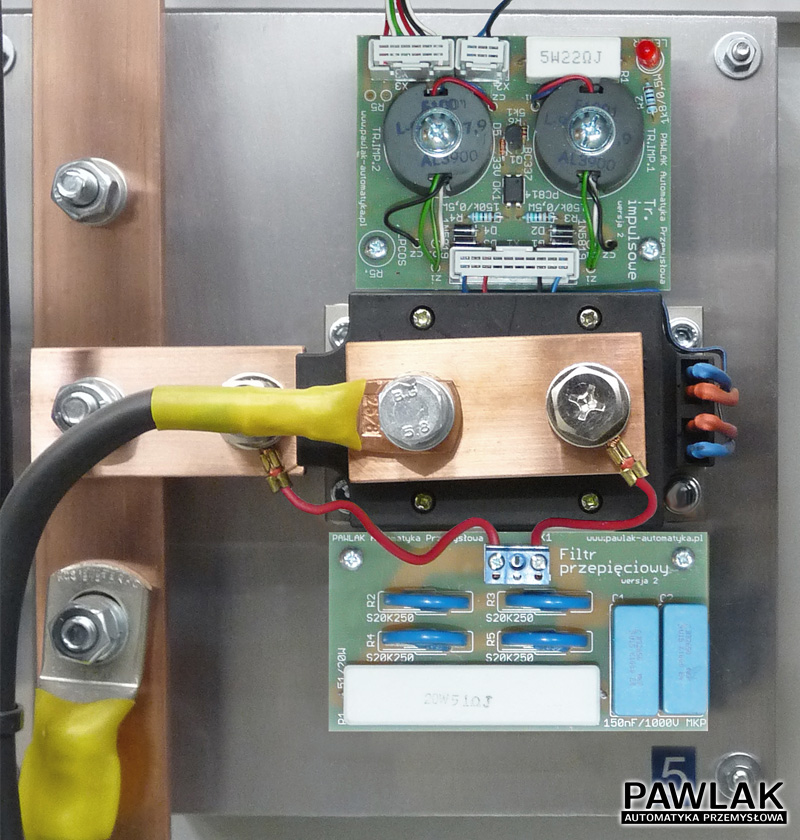

Blok tyrystorowy, filtr przepięciowy (filtr RC), płytka z transformatorami impulsowymi
